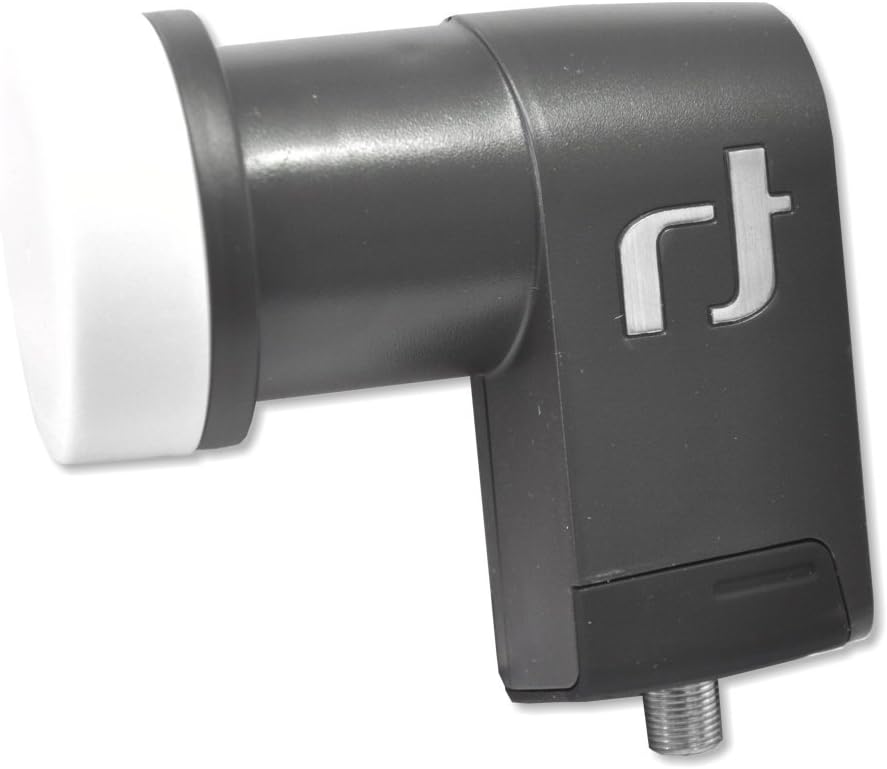

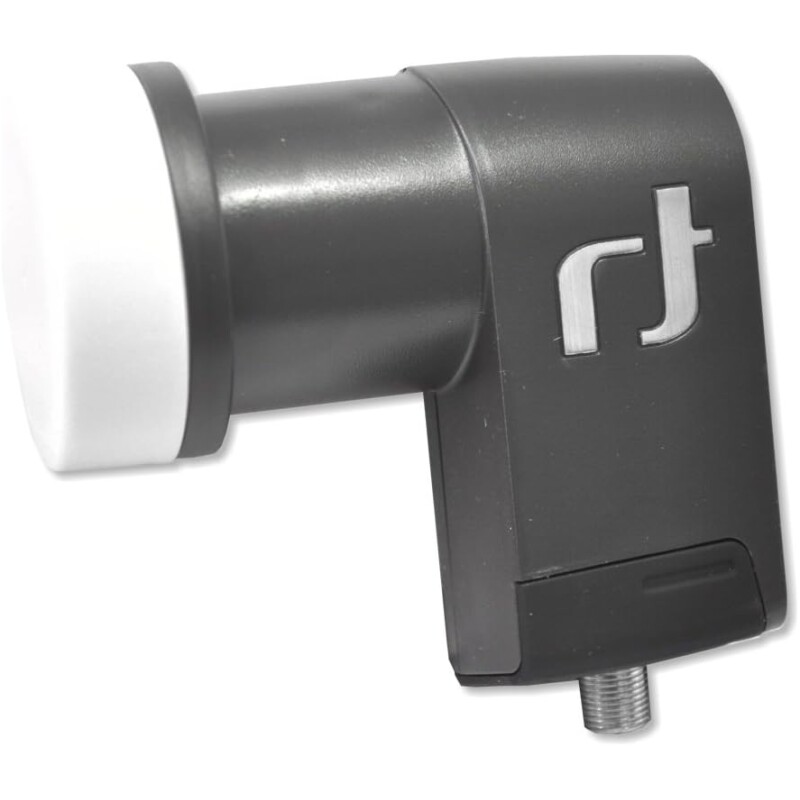

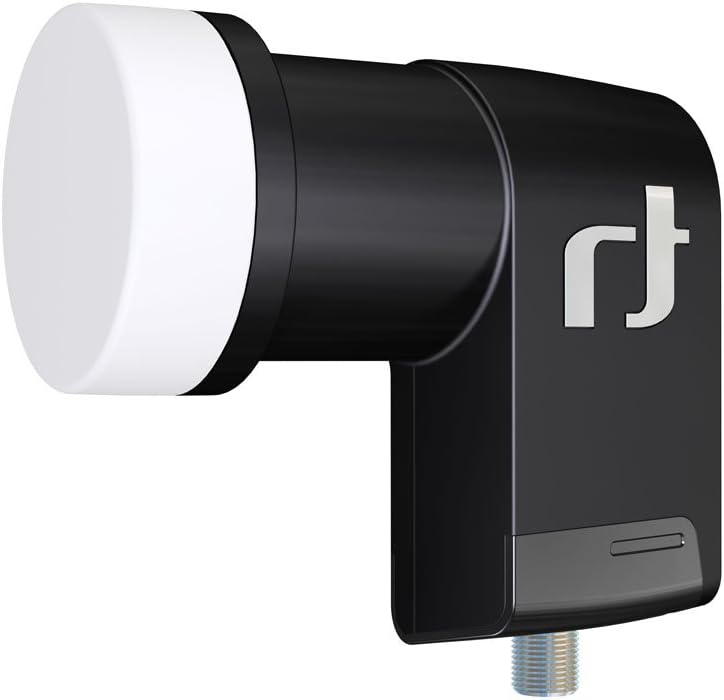

Un LNB (bloc à faible bruit) (également appelé LNC (convertisseur à faible bruit)) est utilisé pour la réception des communications par satellite (radiodiffusion). Le LNB est généralement fixé sur ou dans l’antenne parabolique et a pour fonction de collecter et d’amplifier le signal satellite reçu de l’antenne, puis de le convertir en fréquence intermédiaire plus basse, plus gérable, qui peut ensuite être acheminé vers le récepteur via un câble coaxial standard.

Un LNB quadruple ou quadruple switch est un LNB dont le multiswitch est intégré et offre 4 ports de sortie indépendants pour la connexion de 4 récepteurs. Un LNB Quattro possède 4 sorties, chacune réglée sur une polarité différente : V/L, V/H, H/L et H/H. Un LNB Quattro est généralement utilisé pour alimenter un multiswitch, permettant ainsi la distribution du signal vers un nombre illimité de récepteurs satellite. Les quatre sorties d’un LNB Quattro sont marquées V/L, V/H, H/L et H/H afin d’éviter toute confusion et tout dysfonctionnement lors de la connexion au multiswitch.

Cette conception, composée de deux LNB indépendants dans un même boîtier, permet à l’utilisateur de recevoir le signal de deux satellites différents, situés à des oppositions orbitales légèrement différentes, à partir d’une seule parabole. La commutation entre les satellites s’effectue via des signaux DiSEqC ou Toneburst (Mini DiSEqC). Les LNB monoblocs sont principalement disponibles pour les satellites avec un espacement fixe de 4,3° ou 6°. La gamme couvre les sorties monoblocs à commutation simple, double et quadruple en bande Ku.

Un exemple où un LNB monobloc de 6° pourrait être utilisé est pour la réception d’ASTRA 1 (19,2° Est) et Hotbird (13° Est) ou avec une distance de 4,3° pour la réception d’ASTRA 1 (19,2° Est) et ASTRA 3 (23,5° Est).

Pour une réception double satellite, la parabole est généralement initialement alignée sur le plus faible des deux satellites, puis un léger ajustement peut être effectué pour garantir la meilleure réception possible des deux satellites. Une installation monobloc nécessitera une parabole légèrement plus grande que si un seul emplacement satellite était choisi. Les LNB monoblocs sont conçus pour fonctionner avec une parabole spécifique ; il est donc important d’installer une parabole de taille appropriée, sinon les signaux des deux satellites risquent de ne pas être captés avec une puissance suffisante pour garantir une réception fiable.

Un LNB large bande, doté d’un seul oscillateur local (par exemple 10,4 GHz), capte l’intégralité du spectre de fréquences du satellite (300 MHz à 2350 MHz) et est délivré sur deux sorties. L’une transporte tous les signaux polarisés verticalement, tandis que l’autre transporte tous les signaux polarisés horizontalement. Si la plupart des multiswitches actuels du marché n’acceptent pas d’entrée large bande, les multiswitches plus récents, comme les commutateurs Unicable, le permettent.

Attention : les LNB large bande ne sont pas des LNB jumeaux classiques. Ils peuvent être connectés à un multiswitch Unicable prévu à cet effet ou, s’ils sont connectés directement à un récepteur, uniquement avec un tuner adapté.

Unicable est une nouvelle méthode de distribution de la télévision par satellite. Plusieurs récepteurs (jusqu’à 32 actuellement selon la norme EN 50607) peuvent être connectés à une seule chaîne, ce qui est impossible avec une distribution par satellite classique (distribution en étoile en mode multi-switch). Pour plus d’informations sur Unicable, consultez la pagewww.inverto.tv/qu-est-ce-qu-unicable-2
